ABACUS+LibRPA运行BSE计算教程 | 卷心菜农场 —

计算流程概览

BSE的计算包含scf→nscf→GW→BSE四个步骤，所有步骤都写在示例包example-k555-f888.tar.gz的create.sh脚本中，可以结合脚本快速上手。

1.用ABACUS做scf计算，并导出band_out、coulomb_cut_{rank}.txt、coulomb_mat_{rank}.txt、coulomb_unshrinked_cut_{rank}.txt、Cs_data_{rank}.txt、Cs_shrinked_data_{rank}.txt、KS_eigenvector_{index}.dat、shrink_sinvS_{rank}.txt、velocity_matrix、vxc_out、stru_out

2.用ABACUS做nscf计算，并用preprocess_abacus_for_librpa_band.py导出band_kpath_info、band_KS_eigenvalue_k_{index}.txt、band_KS_eigenvector_k_{index}.txt、band_vxc_k_{index}.txt

3.用LibRPA做GW计算，并导出energy_qp、EXX_band_spin_{index}.txt、KS_band_spin_{index}.txt、GW_band_spin_{index}.txt

4.用ABACUS做BSE计算，在OUT.bse中会出现trans_dipole/analysis_{spintype}_{tdatype}.dat两个文件，里面包含了主要的计算结果。

软件安装

ABAUCS

目前ABACUS需要两个分支上的功能：abfs_moment_after_merge和BSE，需要对这两个分支分别clone下来分别编译

git clone https://github.com/Fisherd99/abacus-BSE.git -b abfs_moment_after_merge /abacus-rpa
git clone https://github.com/Fisherd99/abacus-BSE.git -b BSE /abacus-BSE

具体编译流程可以参考官方文档。

LibRI

BSE的张量乘法计算功能依托于LibRI的Tensor框架，目前需要分支cvc-lr的功能

git clone https://github.com/Fisherd99/LibRI.git -b cvc-lr

LibRPA

BSE基于GW的计算结果，GW需要用LibRPA执行

git clone https://github.com/Fisherd99/LibRPA.git -b merge_qsgw
cmake -B build -DUSE_LIBRI=ON \
    -DCEREAL_INCLUDE_DIR=$CEREAL_PATH/include \
    -DLIBRI_INCLUDE_DIR=$LibRI_PATH/include \
    -DLIBCOMM_INCLUDE_DIR=$HLibComm_PATH/include \
    -DUSE_GREENX_API=ON
    -DCMAKE_CXX_FLAGS="-DLIBRPA_VERBOSE"

执行计算任务

在例子example-k555-f888.tar.gz中，文件夹结构如下

├ create_continue.sh                    # 重新更改密集k网格KPT_nscf后续算
├ create.sh                             # 一键执行全部任务
├ INPUT_bse
├ INPUT_nscf
├ INPUT_scf
├ KPT_nscf
├ KPT_scf
├ librpa.in                             # LibRPA的输入文件
├ plot_compare.py                       # 画GW band
├ plot.ipynb                            # 画吸收谱
├ preprocess_abacus_for_librpa_band.py  # LibRPA的输入文件
├ Si_3s3p2d1f1g_pca1e-6.abfs            # 为了降低LRI误差人为增大的辅助基
├ Si_gga_8au_100Ry_3s3p2d.orb
├ Si_ONCV_PBE-1.0.upf
└ STRU

任务流程可以阅读create.sh脚本。下面对四个步骤中的参数做具体解释

1. scf

INPUT_scf

参数	描述	默认值
`exx_use_ewald`	开启后会计算`coulomb_mat`，它在做库伦积分时截断的方式更完整，用于GW计算中的head+wing修正	0
`exx_pca_threshold`	设为10会跳过默认的辅助基构造，直接读取`.abfs`文件中预设的辅助基	0.0001
`out_unshrinked_v`	开启后输出辅助基在压缩前的硬截断库伦矩阵	0
`shrink_abfs_pca_thr` `shrink_lu_inv_thr`	从初始辅助基压缩到小辅助基的筛选参数	-1 1e-6
`out_mat_xc`	输出`vxc_out.dat`，后续会复制为`vxc_out`	0
`rpa`	输出第一节中所列举的其他所有文件	0

KPT_scf

做GW计算时所用的稀疏k网格

2. nscf

INPUT_nscf

参数	描述	默认值
`out_mat_xc`	输出`vxcsXkY_nao.txt`，后续转为`band_vxc_k_{index}.txt`	0
`out_wfc_lcao`	输出`wfsXkY_nao.txt`，后续转为`band_KS_eigenvector_k_{index}.txt`	0

KPT_nscf

做BSE计算时所用的密集k网格，也可以用于指定GW band所采用的k path

3. GW

librpa.in

参数	描述	默认值
`task = g0w0_band`	告诉LibRPA执行g0w0band任务	rpa
`option_dielect_func = 3`	设为3时在GW任务中做head+wing修正	2
`replace_w_head = t`	配合`option_dielect_func = 3`使用	t
`use_shrink_abfs = t`	在计算介电函数 $ε$ 时使用压缩后的小辅助基	f
`use_shrink_chi = f`	在计算响应函数 $χ$ 时使用未压缩前的大辅助基	t
`output_Wc_Rf_mat = 1`	输出辅助基下的静态屏蔽库伦矩阵 $W (R, i ω \approx 0)$	0
`output_gw_sigc_mat_rf = t`	输出原子基下的自能矩阵 $Σ (R, i ω)$	f
`band_continue = f`	是否从自能矩阵出发续算	f
`output_energy_qp = t`	输出`energy_qp`	f

4. BSE

INPUT_bse

参数	描述	默认值
`esolver_type`	需设为`lr`，配合`xc_kernel bse`共同指定计算任务为BSE	ksdft
`xc_kernel`	需设为`bse`，配合`esolver_type lr`共同指定计算任务为BSE	lda
`lr_nstates`	指定要求解的激发态的数量，`-1`表示全部求解	1
`nocc`	指定计入电子空穴对的价带数量	-1
`nvirt`	指定计入电子空穴对的导带数量	1
`out_wfc_lr`	是否在对角化BSE矩阵后输出本征值和本征向量	0
`lr_solver`	`elpa`代表完整地求解BSE矩阵，`spectrum`代表读入对角化BSE矩阵后的结果计算吸收谱（依赖于上一任务开启`out_wfc_lr`）	`dav`
`bse_spin_types`	支持`singlet`、`triplet`、`rpa`、`ipa`，可以一个任务中同时计算	`singlet triplet`
`bse_tda`	支持`tda`、`full`、`both`	`tda`
`bse_use_fine_kgrid`	1使用密集k网格计算BSE；0使用稀疏k网格（强烈推荐设为1）	0
`bse_ri_hartree`	开启后，V矩阵将用LocalRI算法加速，否则用格点积分的方式计算	1
`bse_write_ab`	输出AB矩阵和V_A、W_A、V_B、W_B	0
`bse_continue`	0不续算；1从V_A续算；2从W_A续算；3从V_B续算；4从W_B续算（依赖于上一任务开启`bse_write_ab`）	0
`bse_mem_save`	开启后，程序不再单独存储V和W矩阵，这对于节省内存有很大帮助，但会自动关闭`bse_continue`并自动开启`bse_ri_hartree`	0
`abs_gauge`	支持`velocity`和`length`，仅在分子体系且分子的结构位于超胞中央时，`length`的结果才是可靠的	`velocity`

BSE自旋类型参数说明

bse_spin_types参数对应的公式为：

\begin{aligned} A_{a i k_{1}, b j k_{2}}^{BSE} = & (E_{a k_{1}}^{GW} - E_{i k_{1}}^{GW}) δ_{a b} δ_{i j} δ_{k_{1} k_{2}} + α (a i k_{1} | V | j b k_{2}) + β (j k_{2}, i k_{1} | W | a k_{1}, b k_{2}) \\ B_{a i k_{1}, b j k_{2}}^{BSE} = & α (a i k_{1} | V | b j k_{2}) + β (b k_{2}, i k_{1} | W | a k_{1}, j k_{2}) \end{aligned}

spin type	$α$	$β$
singlet	2	-1
triplet	0	-1
rpa	2	0
ipa	0	0

对于示例包example-k555-f888.tar.gz，经过计算，可以在abacus-bse.log中看到TDA和full的激子结合能为

Excition binding energies (eV):0.03598
.......
Excition binding energies (eV):0.0360718

激子的振子强度(oscilation strength)满足f-sum rule

\frac{2}{3 N_{e} N_{k}} \sum_{M} Ω_{M N} | ⟨ M | \hat{\vec{r}} | N ⟩ |^{2} = \frac{2}{3 N_{e} N_{k}} \sum_{M} Ω_{S} {| \sum_{a i k} \frac{⟨ i k | \vec{v} | a k ⟩}{E_{a} - E_{i}} X_{a i k}^{S} |}^{2} = 1

两者分别给出

Total oscillator strength = 0.939865
.......
Total oscillator strength = 1.07042

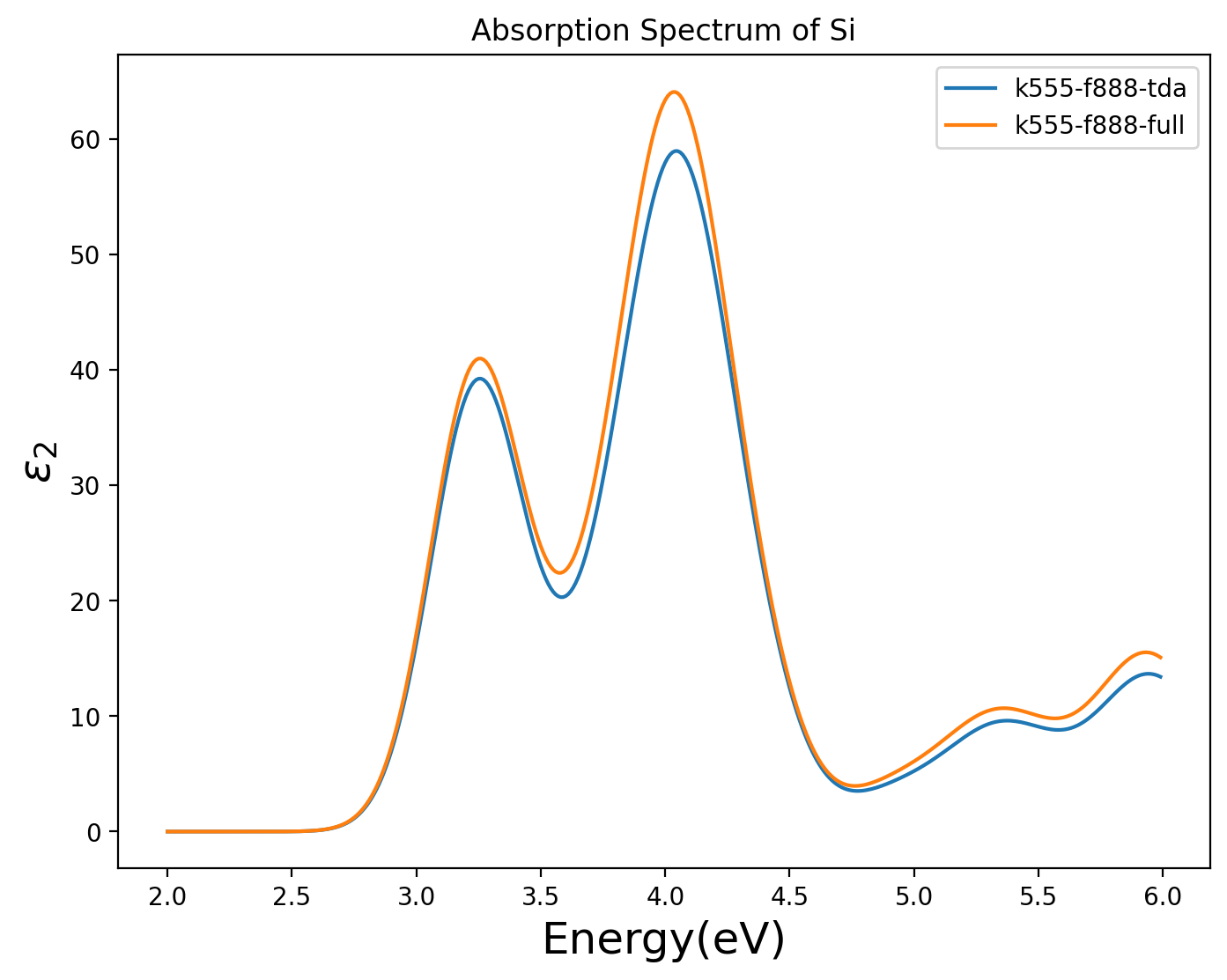

执行plot.ipynb后应当得到这样的吸收谱：

图中显示了Si的吸收谱，包含TDA（Tamm-Dancoff近似）和Full（完整BSE）两种计算结果。计算完成后，OUT.bse/目录下会生成以下主要输出文件：

文件名	说明
`trans_dipole_singlet_tda.dat`	TDA近似下的跃迁偶极矩数据（自旋单态）
`trans_dipole_singlet_full.dat`	完整BSE计算的跃迁偶极矩数据（自旋单态）
`trans_analysis_singlet_tda.dat`	TDA近似下的跃迁分析数据（自旋单态）
`trans_analysis_singlet_full.dat`	完整BSE计算的跃迁分析数据（自旋单态）

GW和BSE的相关输出文件可参考：/example-k555-f888/ref

该示例使用k555×f888网格：

LibRPA GW计算：约3小时（48核）
BSE计算：约50分钟
总计算时间：约4小时
