ABACUS+LibRPA运行BSE计算教程
本教程是论文 https://arxiv.org/abs/2607.05853 的配套实操手册，旨在帮助人类用户和LLM都能快速上手ABACUS+LibRPA的BSE计算。
一、计算流程概览
BSE的计算包含scf→nscf→GW→BSE四个步骤，所有步骤都写在示例包example-k555-f666.tar.gz的create.sh脚本中。
1.用ABACUS做scf计算，并导出band_out、coulomb_cut_{rank}.txt、coulomb_mat_{rank}.txt、coulomb_unshrinked_cut_{rank}.txt、Cs_data_{rank}.txt、Cs_shrinked_data_{rank}.txt、KS_eigenvector_{index}.dat、shrink_sinvS_{rank}.txt、velocity_matrix、vxc_out、stru_out，其中rank是MPI进程数，index是k点序号，均从0计数。
2.用ABACUS做nscf计算，并用preprocess_abacus_for_librpa_band.py导出band_kpath_info、band_KS_eigenvalue_k_{index}.txt、band_KS_eigenvector_k_{index}.txt、band_vxc_k_{index}.txt。这一步是为了后续从scf步骤中的稀疏k网格傅里叶插值到密集k网格，文件分别是密集k网格上的KS能级、KS波函数、Vxc势能。如果不做双重k网格计算，则可以跳过nscf步骤，并在后续的BSE步骤设置bse_use_fine_kgrid 0。
3.用LibRPA做GW计算，并导出energy_qp、EXX_band_spin_{index}.txt、KS_band_spin_{index}.txt、GW_band_spin_{index}.txt，其中index是自旋序号，从1计数。
4.用ABACUS做BSE计算，在OUT.bse/中会出现trans_dipole_{spin_type}_{tda|full}.dat、trans_analysis_{spin_type}_{tda|full}.dat和激发能、激发振幅等文件，里面包含主要计算结果。
二、软件安装
ABACUS
需要使用包含BSE功能的ABACUS版本。目前官方仓库的develop分支已包含
git clone https://github.com/deepmodeling/abacus-develop.git官方文档见https://abacus.deepmodeling.com/en/latest，以下提供一个自用的cmake命令
cmake -B build -DENABLE_ELPA=ON -DELPA_DIR=$ELPA_PATH -DENABLE_LIBXC=ON -DLibxc_DIR=$Libxc_PATH -Dcereal_DIR=$CEREAL_PATH -DENABLE_LIBRI=ON -DLIBRI_DIR=$LibRI_PATH -DLIBCOMM_DIR=$LibComm_PATH -DDEBUG_INFO=ONLibRI
BSE的张量乘法计算功能依托于LibRI的Tensor框架，该包不需要编译
git clone https://github.com/abacusmodeling/LibRI.gitLibRPA
BSE基于GW的计算结果，GW需要用LibRPA执行
git clone https://github.com/Srlive1201/LibRPA使用文档见https://srlive1201.github.io/LibRPA，以下提供自用的cmake命令
cmake -B build -DLIBRPA_USE_LIBRI=ON \
-DCEREAL_INCLUDE_DIR=$CEREAL_PATH/include \
-DLIBRI_INCLUDE_DIR=$LibRI_PATH/include \
-DLIBCOMM_INCLUDE_DIR=$LibComm_PATH/include \
-DCMAKE_CXX_FLAGS="-DLIBRPA_VERBOSE"三、执行计算任务
在例子example-k555-f666.tar.gz中，文件夹结构如下
├ ref/ # 参考数据，用于核对数据与绘图
│ ├ abacusjob-bse.log # BSE运行日志，含激子结合能与振子强度总和
│ ├ GW_band_spin_1.dat # GW准粒子能带
│ ├ KS_band_spin_1.dat # KS能带
│ ├ trans_dipole_singlet_tda.dat # TDA单态跃迁偶极矩
│ ├ trans_dipole_singlet_full.dat # Full BSE单态跃迁偶极矩
│ ├ Exciton_avg_elec_slice_state0.dat # 第0激发态的平均电子密度切片
│ ├ Exciton_avg_hole_slice_state0.dat # 第0激发态的平均空穴密度切片
│ ├ Exciton_cond_elec_slice_state0.dat # 第0激发态的条件电子密度切片
│ └ Exciton_cond_hole_slice_state0.dat # 第0激发态的条件空穴密度切片
├ create_continue.sh # 重新更改密集k网格KPT_nscf后执行续算
├ create.sh # 一键从头执行全部任务
├ INPUT_bse
├ INPUT_nscf
├ INPUT_plot
├ INPUT_scf
├ KPT_nscf
├ KPT_scf
├ librpa.in # LibRPA的输入文件
├ plot_compare.py # 画GW band与KS band对比
├ plot_spectrum.ipynb # 画吸收谱
├ preprocess_abacus_for_librpa_band.py # 将ABACUS的nscf输出转换为LibRPA/BSE所需的密集k网格文件
├ Si_3s3p2d1f1g_pca1e-6.abfs # 为了降低LRI误差人为增大的辅助基
├ Si_gga_8au_100Ry_3s3p2d.orb
├ Si_ONCV_PBE-1.0.upf
└ STRU任务流程可以阅读create.sh脚本。下面对四个步骤中的参数做具体解释
3.1 scf
INPUT_scf
| 参数 | 描述 | 本文取值 | 默认值 |
|---|---|---|---|
rpa | 输出第一节中所列举的其他所有文件 | 1 | 0 |
rpa_out_vel | 输出速度矩阵 | 1 | 0 |
rpa_outdir | 输出LibRPA所需文件的目录 | OUT.librpa | OUT.librpa |
out_mat_xc | 输出vxc_out.dat，后续会复制为vxc_out | 1 | 0 |
exx_singularity_correction | 设置为massidda后会计算coulomb_mat_{rank}.txt，它对库伦积分做截断的方式更完整 | massidda | default |
exx_pca_threshold | 设为10会跳过默认的辅助基构造，直接读取.abfs文件中预设的辅助基 | 10 | 1e-4 |
out_unshrinked_v | 开启后输出辅助基在压缩前的硬截断库伦矩阵 | 1 | 0 |
shrink_abfs_pca_thrshrink_lu_inv_thr | 从初始辅助基压缩到小辅助基的筛选参数 | 1e-6 1e-3 | -1 1e-6 |
KPT_scf
做GW计算时所用的稀疏k网格；本例为的Gamma-centered均匀网格。
3.2 nscf
INPUT_nscf
| 参数 | 描述 | 本文取值 | 默认值 |
|---|---|---|---|
out_mat_xc | 输出vxc_out.dat，后续再按k点拆分为band_vxc_k_{index}.txt | 1 | 0 |
out_wfc_lcao | 输出wfk{index}_nao.txt，后续转为band_KS_eigenvector_k_{index}.txt和band_KS_eigenvalue_k_{index}.txt | 1 | 0 |
预处理脚本preprocess_abacus_for_librpa_band.py还会从KPT.info中生成band_kpath_info。
KPT_nscf
做BSE计算时所用的密集k网格，也用于指定GW band所采用的k点路径；本例为的Gamma-centered均匀网格。
3.3 GW
librpa.in
| 参数 | 描述 | 本文取值 | 默认值 |
|---|---|---|---|
task | 告诉LibRPA执行g0w0band任务 | g0w0_band | rpa |
nfreq | 虚频/虚时网格的频率点数 | 16 | 6 |
option_dielect_func | 设为3时在GW任务中启用head+wing修正 | 3 | 0 |
replace_w_head | 使用宏观介电函数修正介电矩阵的head；本例配合option_dielect_func = 3使用 | t | f |
parallel_routing | LibRPA内部数据和任务的并行路由方式 | libri | auto |
use_shrink_abfs | 在计算介电函数时使用压缩后的小辅助基 | t | f |
use_shrink_chi | 设为t时，计算响应函数会先使用初始辅助基，然后转到压缩后的小辅助基。设为f时，直接使用小辅助基计算 | f | t |
input_dir | 读取ABACUS及预处理结果的目录 | OUT.librpa | ./ |
output_dir | LibRPA矩阵文件的输出目录 | librpa.d | librpa.d |
output_wc_rf | 输出辅助基下的静态屏蔽库伦矩阵 | t | f |
ifreq_output_wc_end | 输出时的频率上界（不含该上界）；默认起点为0，因此设为1只输出最低频率点ifreq=0 | 1 | -1 |
output_gw_sigc_mat_rf | 输出原子基下的自能矩阵 | t | f |
read_sigc_mat_rf | 是否从自能矩阵出发续算 | f | f |
output_energy_qp | 输出energy_qp | t | f |
create_continue.sh会把read_sigc_mat_rf改为t，从已输出的自能矩阵续算；从头运行的create.sh则将其改回f。

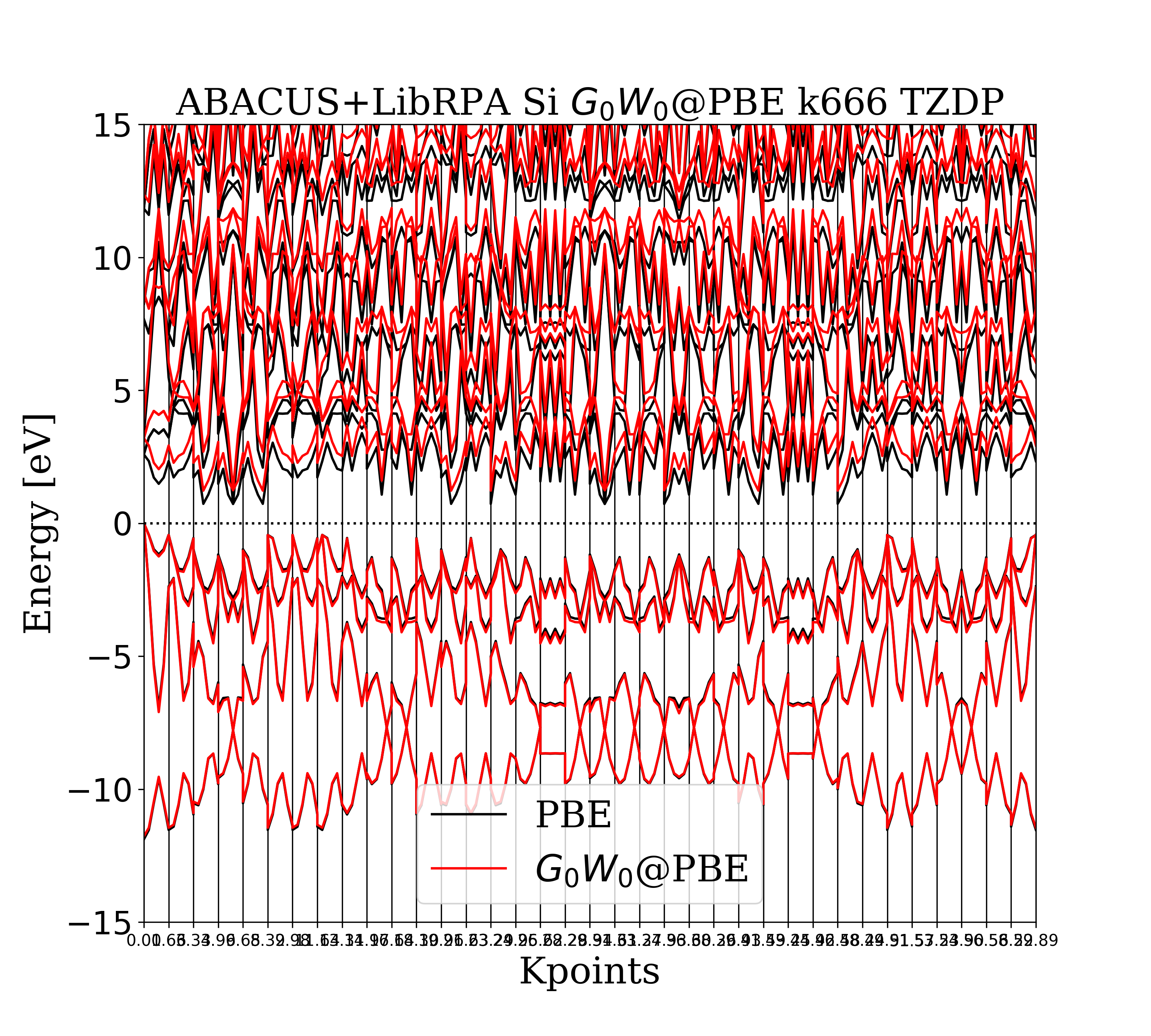

完成GW计算后，可以执行plot_compare.py，它会导出gwband.png，展示KS band和GW band在KPT_nscf中的k网格下的对比。
3.4 BSE
INPUT_bse
| 参数 | 描述 | 本文取值 | 默认值 |
|---|---|---|---|
esolver_type | 需设为lr，配合xc_kernel bse共同指定计算任务为BSE | lr | ksdft |
rpa_outdir | SCF、NSCF预处理和LibRPA结果汇集目录 | OUT.librpa | OUT.librpa |
read_file_dir | BSE矩阵元、本征能、本征矢的读取目录，续算BSE时使用 | OUT.bse | auto |
xc_kernel | 需设为bse，配合esolver_type lr共同指定计算任务为BSE | bse | lda |
lr_nstates | 指定要求解的激发态的数量，-1表示全部求解 | -1 | 1 |
nocc | 指定计入电子空穴对的价带数量 | 4 | 自动（内部初值为-1） |
nvirt | 指定计入电子空穴对的导带数量 | 4 | 1 |
out_wfc_lr | 是否在对角化BSE矩阵后输出本征值和本征向量，可用于后续直接做吸收谱分析 | 1 | 0 |
lr_solver | BSE实现支持elpa、spectrum和plot：elpa完整对角化BSE矩阵；spectrum读取已有本征结果计算光谱；plot读取TDA本征结果绘制激子密度。后两者依赖先前任务开启out_wfc_lr | elpa | dav（通用LR默认值，BSE任务不可用） |
bse_spin_types | 支持singlet、triplet、rpa、ipa，可以一个任务中同时计算。如果单独使用ipa，会绕过对角化直接算光谱 | singlet | singlet triplet |
bse_tda | 支持tda、full、both | both | tda |
bse_use_fine_kgrid | k网格模式：0使用粗k网格，1使用均匀密集k网格band_kpath_info，2使用非均匀密集k网格KPT_bse。模式1和2均还需要准备band_KS_eigenvector_k_{index}.txt、KS_band_spin_{index}.txt和GW_band_spin_{index}.txt | 1 | 0 |
bse_q_approx_mode | q到k对的映射模式：0精确映射；1使用粗q网格近似；2对接近Γ点的q点精确映射、其余q点使用粗网格近似 | 0 | 0 |
bse_q_approx_threshold | 当bse_q_approx_mode=2时，使用精确q映射的阈值半径，单位为Bohr | 0.1 | 0.1 |
bse_ri_hartree | 开启后，V矩阵将用LocalRI算法加速，否则用格点积分的方式计算 | 1 | 1 |
out_bse_ab | 是否将A/B矩阵的V、W部分写为A_V_matrix_*、A_W_matrix_*、B_V_matrix_*和B_W_matrix_*文件 | 0 | 0 |
bse_continue | 从上一次BSE计算的哪一步继续：0重新计算；1读取V_A；2读取V_A和W_A；3读取V_A、W_A和V_B；4读取V_A、W_A、V_B和W_B。需要上一任务开启out_bse_ab，并让read_file_dir目录下存在这些文件的读取链接 | 0 | 0 |
bse_mem_save | 开启后，程序不再单独存储V和W矩阵，这对于节省内存有很大帮助，但会自动关闭bse_continue并自动开启bse_ri_hartree | 0 | 0 |
abs_gauge | 支持velocity和length，仅在分子体系且分子的结构位于超胞中央时，length的结果才是可靠的 | velocity | velocity |
BSE自旋类型参数说明
bse_spin_types参数对应的公式为：
| spin type | ||
|---|---|---|
| singlet | 2 | -1 |
| triplet | 0 | -1 |
| rpa | 2 | 0 |
| ipa | 0 | 0 |
3.5 分析结果
对于本示例，经过计算，可以在abacusjob-bse.log中看到TDA和full的激子结合能分别为
Excition binding energies (eV):0.0798939
.......
Excition binding energies (eV):0.0801936理想情况下，全部激发态的振子强度（oscillator strength）总和应满足f-sum rule：
本例截取有限的价带、导带和激发态后，TDA与Full分别给出
Total oscillator strength = 0.985785
.......
Total oscillator strength = 0.857979执行plot_spectrum.ipynb后可以得到光吸收谱（介电函数的虚部）：
其中函数用洛伦兹展宽做了近似，展宽取为0.15eV。
图中显示了Si的吸收谱，包含TDA（Tamm-Dancoff近似）和Full（完整BSE）两种计算结果。
另外，OUT.bse/目录下还会生成以下主要输出文件：
| 文件名 | 说明 |
|---|---|
trans_dipole_singlet_tda.dattrans_dipole_singlet_full.dat | TDA近似/完整BSE的跃迁偶极矩数据 |
trans_analysis_singlet_tda.dattrans_analysis_singlet_full.dat | TDA近似/完整BSE的激发态跃迁分析 |
trans_kweight_singlet_tda.dattrans_kweight_singlet_full.dat | TDA近似/完整BSE的k点跃迁贡献分析 |
Excitation_Amplitude_singlet_{rank}.dat | TDA自旋单态的激发态振幅（rank为进程编号） |
Excitation_Amplitude_full_X_singlet_{rank}.datExcitation_Amplitude_full_Y_singlet_{rank}.dat | 完整BSE的、激发态振幅 |
Excitation_Energy_singlet.datExcitation_Energy_full_singlet.dat | TDA近似/完整BSE的自旋单态激发能（单位Ry） |
GW band和BSE吸收谱的参考数据文件可参考附件下的：/example-k555-f666/ref
该示例使用k555×f666网格，个人实测使用Intel Xeon Platinum 8260，分配1进程48线程，耗时为：
- scf计算：16分钟
- nscf计算：4秒
- LibRPA GW计算：4小时32分钟
- BSE计算：9分钟
- 总计算时间：4小时57分钟
后续如果想从k555的自能矩阵出发续算插值到更密的k网格，只需修改KPT_nscf，再执行create_continue.sh即可一键完成。
四、绘制激子密度
在上一节中，我们得到了激子波函数的系数，可以据此构造平均或条件激子密度。目前程序只支持处理TDA近似后的计算结果。
激子波函数是个两体波函数
这是一个关于两个坐标的六维函数。关于它的可视化一般有两种做法：
- 平均密度：积分掉其中一个坐标。这种做法的优点是计算简单，缺点是失去了两个坐标的关联性，因此无法反映两个坐标的相对位置关系。
- 条件密度：固定其中一个坐标。这种做法保留了两个坐标的相对位置关系，但需要不断变化固定值来观察关联性。
接下来介绍操作流程：
4.1 ABACUS的INPUT文件
将附件中的INPUT_plot改成INPUT后，再次运行ABACUS即可。绘图任务需要设置lr_solver plot，其余相关参数含义如下：
| 参数 | 描述 | 本文取值 | 默认值 |
|---|---|---|---|
read_file_dir | 读取上一阶段BSE本征结果的目录 | OUT.bse | auto |
lr_solver | 进入激子密度绘图模式 | plot | dav |
plot_istate | 要绘制的激发态编号，从0开始 | 0 | 0 |
exciton_plot_type | 可选average或conditional，后者通过exciton_fixed_coordinate固定其中的一个粒子 | conditional | average |
exciton_plot_format | 输出格式：average支持cube、slice或both；conditional只支持slice | slice | cube |
exciton_fixed_coordinate | 条件密度固定的笛卡尔坐标，单位Bohr，顺序为hole_x hole_y hole_z electron_x electron_y electron_z，必须给出6个数 | 2.5 2.5 2.5 2.5 2.5 2.5 | 0 0 0 0 0 0 |
exciton_slice_plane | 切片平面，由晶格矢量方向组成，可选ab、bc或ca | ca | ab |
exciton_slice_pos | 沿切片法向剩余晶格矢量方向的偏移，单位Bohr；ab、bc、ca分别对应沿c、a、b方向 | 0.0 | 0.0 |
exciton_slice_npoints | 切片面内每个方向的目标网格点数；实际网格覆盖exciton_slice_range并包含两端点 | 200 | 200 |
exciton_slice_range | 切片覆盖的原胞范围，格式为ustart uend vstart vend；末端值是排他的原胞边界，但网格数据包含范围端点 | -4 4 -4 4 | -1 2 -1 2 |
nocc、nvirt、bse_spin_types、bse_use_fine_kgrid等描述粒子—空穴基组的设置应与产生TDA本征向量的BSE任务保持一致。附件中的INPUT_plot只生成条件密度，若要生成平均密度，还需手动将exciton_plot_type改为average后再运行一次。
4.2 绘制 slice 图
使用ABACUS目录下的tools/02_postprocessing/plot-tools/plot_exciton_silce.py脚本，可以绘制slice格式的切片激子密度图。执行命令时在后面加上相应的.dat文件即可。

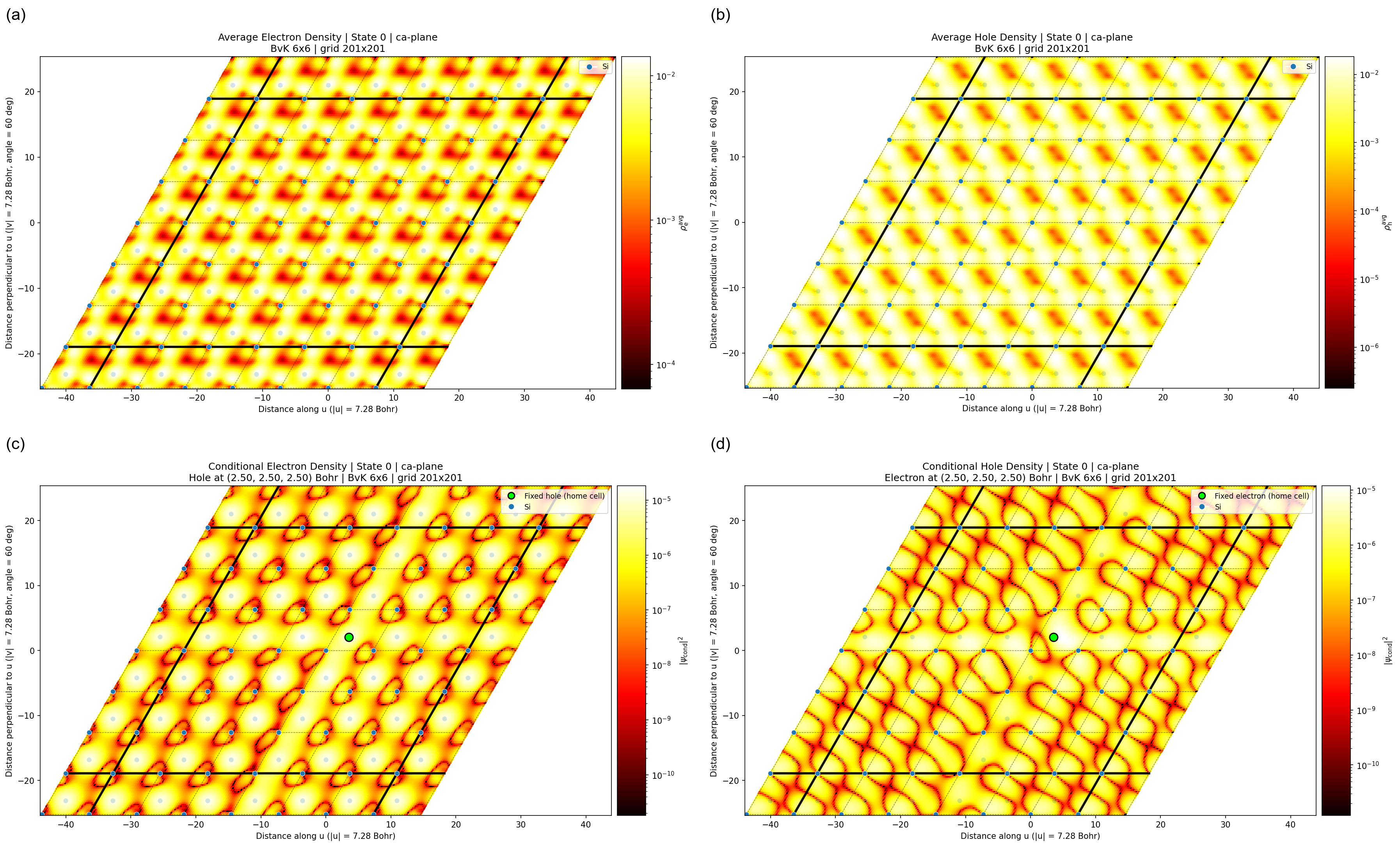

从(a)和(b)可以看出，平均电子密度与平均空穴密度都呈现出明显的原胞周期性。(c)和(d)所展示的条件密度则呈现出关于BvK超胞的周期性。
TIP
注意：绘制后得到的Exciton_{avg|cond}_{elec|hole}_slice_state{index}.dat文件中，第6行的BvK信息默认来自稀疏k网格，还需手动修正为密集k网格所对应的Born–von Karman超胞。因为密集k网格也支持非均匀类型，这意味着很难自动识别对应的BvK超胞。
五、目前已知的需要注意的地方
- 进程并行配置的原则是，BSE矩阵的2d块循环local部分的矩阵元不超过有符号32位整数的上限，即。否则ScaLAPACK和ELPA可能会出现问题。 线程并行并不是开得越多越好，实测在线程数比较大的时候，很可能在cvc部分报std::bad_alloc（尽管系统的内存还有100G，暂不清楚具体原因） 案例：在测试k=21×21×21, nocc=4, nvirt=4的情形时，推荐使用16个进程×16个线程的并行方案。
- 用坐标算符的形式计算跃迁偶极矩仅仅适用于分子体系，且需要确保分子处于超胞的中央。一旦某个KS波函数跨原胞，坐标期望值的计算会出现问题。
